Инвентарное вводно-распределительное устройство ИВРУ
предназначено для приема, учета и распределения электрической энергии трехфазного тока, защиты электрооборудования от перегрузок и токов короткого замыкания в сетях переменного тока частотой 50 Гц, напряжением 380/220В. ИВРУ используется в сетях с глухозаземленной либо изолированной нейтралью.
Области применения ИВРУ:
· для временного электроснабжения строительных площадок,
· питания установок подогрева,
· на автомобильных стоянках,
· на производственных объектах,
· в жилых домах,
· в общественных зданиях.
ИВРУ выпускается трех вариантов:
· ИВРУ-1, в шкафу установлен один рубильник для с защитным комплектом плавких предохранителей, рассчитанных на ток до 400 А, счетчик потребляемой электроэнергии и трансформаторы тока. Предельно допустимое сечение вводного кабеля составляет 240 мм².
· ИВРУ-2, в шкафу установлен один электрорубильник на трехфазный ввод на 400 А и два рубильника с защитными комплектами плавких предохранителей, которые обеспечивают подключение и защиту двух отходящих электролиний. Для данного типа максимально допустимое сечение вводного кабеля так же 240 мм².
· ИВРУ-5. Панель ИВРУ представляет из себя металлический корпус, в нем смонтированы рубильник на трехфазный ввод и четыре рубильника с защитными комплектами плавких предохранителей, для обеспечения подключения и защиты четырех электролиний.
ИВРУ-1
Низковольтное оборудование ИВРУ-1, собирается в металлическом корпусе напольного исполнения, с возможностью крепления на бетонную поверхность, с помощью анкеров или установки на стальной цокал. Габариты шкафа ИВРУ-1 зависят от номинала тока. Ввод кабелей производится с низу или с верху, при этом сохраняются степени защиты IP31, IP54. В ИВРУ 1 в зависимости от исполнения, устанавливается рубильник типа ВР-32, группа предохранителей с плавкими ставками, трансформаторы тока, испытательная коробка и медные или металлические шины заземления и нуля. В целях безопасной эксплуатации, все открытые шины закрываются термоусадками или оргстеклом (текстолитом). В комплекте с шкафом идет сертификат, паспорт изделия, однолинейная принципиальная схема и при необходимости руководство по подключению.
ИВРУ-2

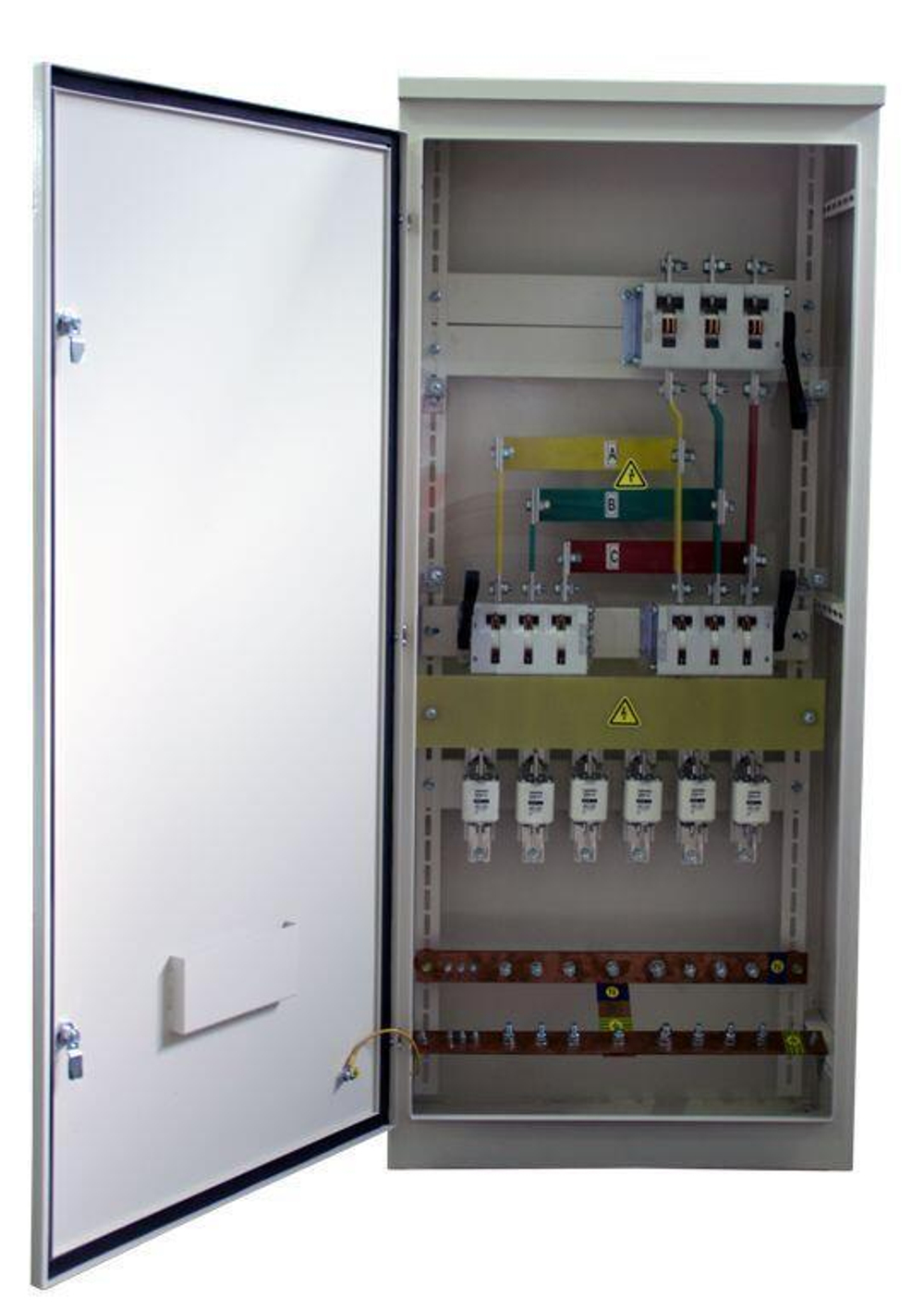

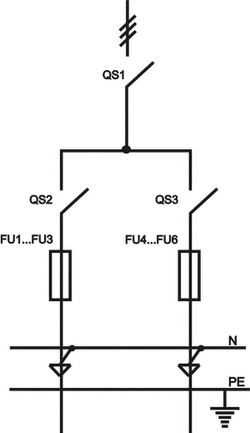

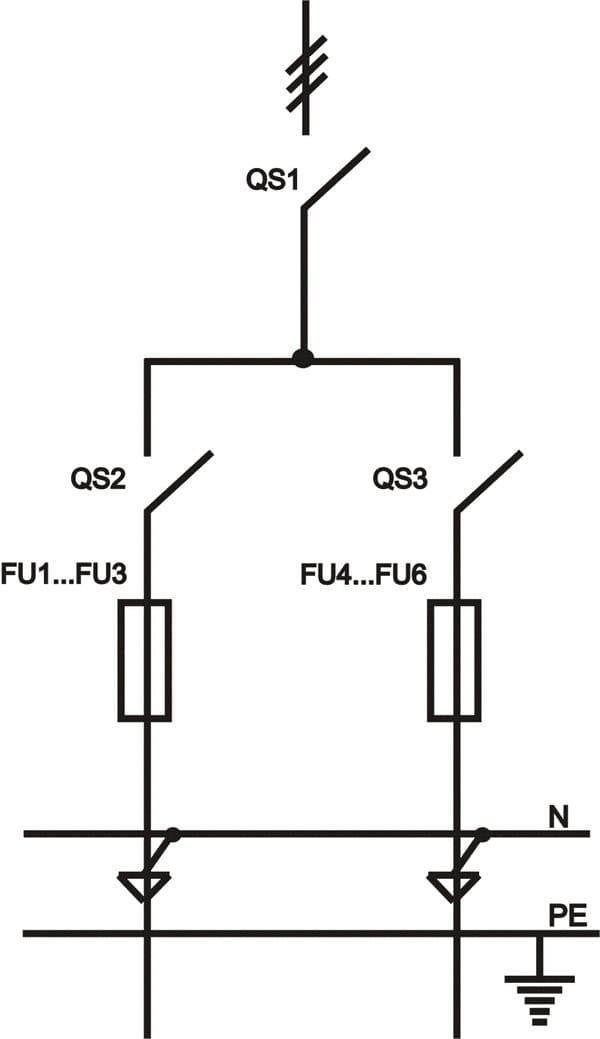

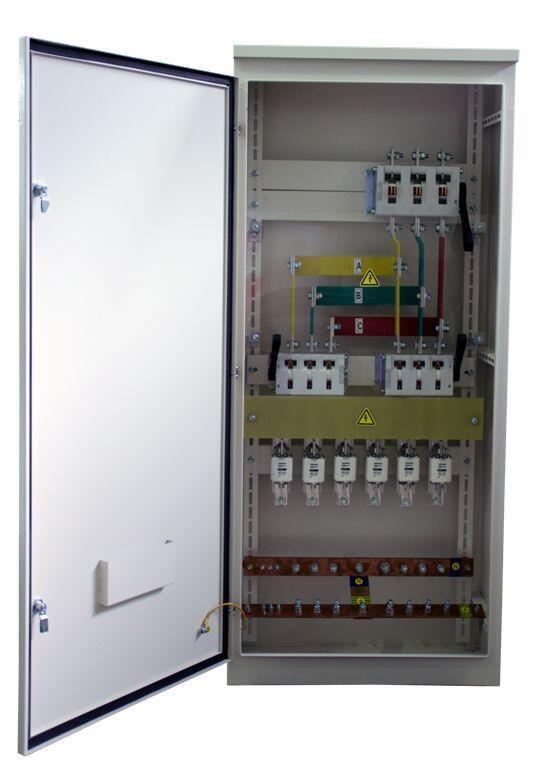

Инвентарное вводно-распределительное устройство ИВРУ-2, предназначено для распределения трехфазной цепи с напряжением 380В с частотой 50Гц. Внутри щита присутствует вводной рубильник, с которого идет распределение на две отходящие рубильники, выводы которых выходят на плавкие ставки с предохранителями. Возможно приобрести ИВРУ-2 с счетчиком, при этом добавляются трансформаторы тока, для измерения потребляемого электричества, испытательная коробка, к которому подключается счетчик. Модель и марка подключаемого счетчика выбирается заказчиком. ИВРУ-2 так же как ИВРУ-1 применяется в строительных площадках, промышленных предприятиях, установках подогрева бетона, автостоянках и любых общественных зданиях. На рис.2 приведена однолинейная схема ИВРУ-2.
ИВРУ-5
ИВРУ-5 это электрощитовое оборудование предназначенное для приема, распределения, защиты и в некоторых случаях для учета электрической энергии. Внутри шкафа присутствует вводной рубильник с которого отходят 4 рубильника с подключенными плавкими вставками. ИВРУ-5 используется на строительных площадках, в промышленности, автостоянках и в общественных зданиях. На рис.5 приведена однолинейная принципиальная схема ИВРУ-5
Элементы приведенные на схеме:
- QS - Вводной рубильник, выключатель-разъединитель, автоматический выключатель
- FU1-FU3 - Плавкие ставки с предохранителями ППН
- TA1-TA3 - Трансформатор тока типа Т-0,66
- WH - Счетчик электроэнергии
- N - Шина нулевая
- PE - Шина заземления
Конструктивное исполнение
- Рубильник: 250 А (ручка снаружи корпуса)
- Предохранители: ППН35-250А
- Трансформаторы: ТТН 250/5
- Коробка испытательная
- Дополнительное оборудование (счетчик, освещение): нет
- Тип корпуса: Металлический
- Тип установки: Напольный
Комплект поставки
- ИВРУ в соответствии с заказом
- Ключи от дверей
- Паспорт на готовое изделие
- Схема электрическая
Сертификат на изделие
Счетчик учета электроэнергии не учтен в стоимости.
Обращаем внимание! Изображения электрощитов приведены лишь для демонстрации конструкции оборудования и не рассматриваются как предложение товара.
Подробности технических характеристик уточняйте при оформлении заказа.
