Ящик управления Я 5411-3874 УХЛ4 Т.р.48-65А 25; 30 кВт IP31

Ящик управления Я5411-3874 - управляет однофидерным нереверсивным электродвигателем с током управления от 48А до 65А в режимах местного и дистанционного управления, в продолжительном и кратковременном режимах.

Комплектация поставки ящика Я5411-3874:

• Готовый ящик Я5411-3874
• Паспорт
• Ключи от замка установленного на двери
• Сертификат таможенного союза (выдается на партию)
• Принципиальная схема подключения Я5411-3874

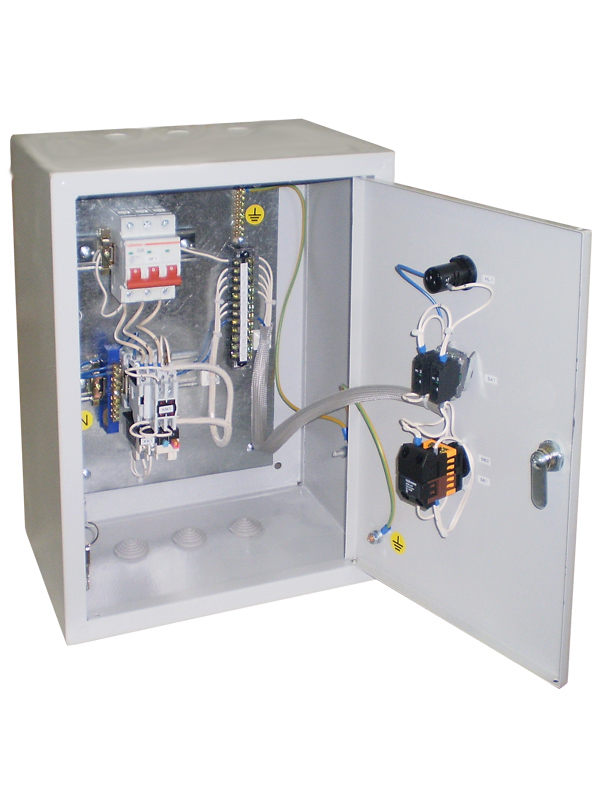

Ящик собран в металлическом корпусе со степенью защиты IP31

Комплектующие ящика Я5411:

• Металлический корпус для Я5411;
• Автоматический выключатель;
• Пускатель электромагнитный;
• Переключатель на 3 положения;
• Индикатор светодиодный;
• Кнопка сдвоенная "Пуск-Стоп";
• Шина нулевая (с синим изолятором);
• Ограничитель на DIN-рейку;
• Реле тепловое;
• Клеммный блок;
• DIN-рейка;
• Спираль монтажная;
• Кабель-канал перфорированный;
• Наконечники штыревые втулочные изолированные;
• Провод монтажный ПугВ (ПВ-3);
• Комплект наклеек для Я5111;

Структура условного обозначения Я5411(М)-XX 7Y:

• Я - Вид НКУ по конструкции Ящик;
• 5 - Управление асинхронным двигателем с короткозамкнутым ротором;
• 1 - Управление нереверсивным двигателем;
• 11 - Порядковый номер схемы (местное и дистанционное "автоматическое" управление однофидерным нереверсивным электродвигателем);
• ХХ - Номер отвечающий за номинал тока и мощность (смотрите таблицу №2);
• 7 - Напряжение главной цепи 380 В, 50 Гц;
• Х - Напряжение цепей управления (3 – напряжение цепи управления 110 В, 50 Гц, 4 – напряжение цепи управления 220 В, 50 Гц, 7 - напряжение цепи управления 380 В, 50 Гц,);
• М - Наличие реле контроля фаз для защиты электродвигателя от неправильного чередования фаз, отсутствии одной фазы из трех и защита от высокого напряжения/низкого напряжения.
